Назив производа

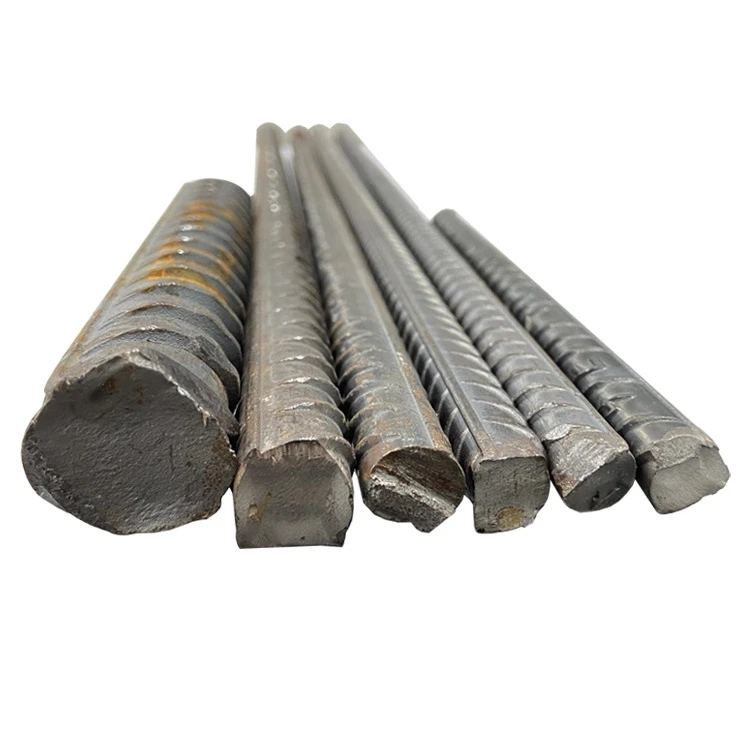

Ребар ИИИ степена (деформисана арматурна шипка високе{0}}врсте)
1. Преглед
Ребар ИИИ разредаје ребраста (деформисана) челична шипка високе{0}}врсте која се користи као арматура у армиранобетонским конструкцијама које захтевају високу носивост-носивости, супериорну чврстоћу везивања и поуздану дуктилност. Представља значајно побољшање у односу на шипке класе И (благе) и класе ИИ (средње-чврсте) у погледу чврстоће течења, затезног капацитета и перформанси замора.
Ојачање ИИИ степена се широко користи увисоке-зграде, мостови, аутопутеви, индустријска постројења и сеизмички{1}}структуре отпорне, где су и снага и дуктилност критичне. У зависности од националног стандарда, ИИИ степен углавном одговара савременим ознакама арматуре као нпр400 ХРБ / 500 ХРБ (Кина), Фе500 / Фе550 (Индија), илиОцена 60/75 (САД).
2. Класификација материјала и стандарди
„Разред ИИИ“ је класификација која се обично користи у старијим или локалним системима; специфични механички захтеви зависе од важећег националног стандарда. Испод су еквивалентни стандарди и оцене које се користе на међународном нивоу:
| Регион/Стандард | Еквивалентна оцена | Снага течења (приближно) | Напомене |
|---|---|---|---|
| Кина (ГБ 1499) | ХРБ400 / ХРБ500 | 400–500 МПа | Ребраста шипка{0}}високе чврстоће |
| САД (АСТМ А615) | Оцена 60 / Оцена 75 | 420–520 МПа | Широко се користи у бетонским конструкцијама |
| Европа (ЕН 10080) | B500B / B500C | 500 МПа | Добра дуктилност за сеизмички дизајн |
| Индија (ИС 1786) | Фе500 / Фе550 | 500–550 МПа | Висока дуктилност и век трајања замора |
| Јапан (ЈИС Г3112) | СД390 / СД490 | 390–490 МПа | За армирани и преднапрегнути бетон |
Увек наведитестандардна референцаи механичким захтевима уместо генеричког појма „ИИИ степен“.
3. Механичке и физичке особине
Типични опсези за ИИИ степен/деформисану арматуру високе-врсте (тачне вредности варирају у зависности од стандарда):
Граница течења (фи):400–550 МПа
Затезна чврстоћа (фу):540–650 МПа
Издужење:Веће или једнако 10–16%
Модул еластичности:~200 ГПа
Густина:7.850 кг/м³
Образац:Деформисана (ребраста) површина за супериорну механичку везу са бетоном
Дуктилност:Побољшан у односу на степен ИИ, погодан за сеизмичка и циклична оптерећења
Изложба полуга ИИИ разредаодлично понашање везе, висока апсорпција енергије и конзистентна заварљивост када се користи хемија ниско{0}}угљичног челика.
4. Димензије и опсег снабдевања
Називни пречници:6 мм – 50 мм
Уобичајени пречници:8, 10, 12, 16, 20, 25, 28, 32, 40 мм
дужине:6 м / 9 м / 12 м (стандард); прилагођено сечење-на-доступно дужину
Завршна обрада:
Млин црни (као-ваљани)
Обложен епоксидом (за морска или хемијска окружења)
Вруће поцинковано{0}}(за отпорност на корозију)
Нерђајући челик (за апликације екстремне издржљивости)
Толеранције:По стандарду (обично ±0,5–1% у пречнику; ±50 мм у дужини)
5. Кључне карактеристике и предности
Однос велике снаге-према-тежини:Омогућава смањење величине шипки или размака без угрожавања интегритета структуре.
Одлична снага везе:Ребрасти профил обезбеђује велико трење и механичко сидрење у бетону.
Побољшана дуктилност:Задржава издужење чак и при вишим нивоима чврстоће, идеално за сеизмичке регије.
Отпорност на замор и удар:Погодно за апликације са динамичким оптерећењем (мостови, индустријски подови).
Добра заварљивост и способност обликовања:За{0}}варијанте са ниским садржајем угљеника или контролисане класе хемијског састава.
Економичан дизајн конструкције:Смањује потрошњу челика и дебљину бетонског слоја.
6. Типичне примене
Армирани бетонстубови, греде, плоче и посмичући зидовиу високим{0}}зградама
Мостови, надвожњаци, тунели и потпорни зидови
Индустријске и поморске структуреизложен замору или корозији
Сеизмички{0}}отпорни рамовии пројекте реконструкције
Инфраструктурни и темељни радови(шипови, кесони, капе за шипове)
7. Пример прорачуна – Тежина по метру
Да бисте проценили масу по метру, користите:
[
м=\\рхо \\ пута \\фрац{\\пи д^2}{4} \\пута 10^{-6} \\пута 1000=0.006165 \\пута д^2
]
(гдеd= пречник шипке у мм)
Пример:За арматуру ИИИ разреда од 16 мм:
[
м=0.006165 \\пута (16)^2=0.006165 \\пута 256=1.578\\текст{ кг/м}
]
Дакле, једна шипка од 12 м тежи приближно:
1.578 × 12 = 18,94 кг
Референтне тежине по метру:
10 мм=0.617 кг/м
12 мм=0.888 кг/м
16 мм=1.578 кг/м
20 мм=2.466 кг/м
25 мм=3.854 кг/м
32 мм=6.313 кг/м
8. Израда, руковање и заваривање
савијање:Хладно савијање дозвољено по стандарду; одржавати минималне пречнике савијања (нпр. 4-6× пречник шипке).
Сечење:Механичке маказе или абразивне тестере; сечење пламеном се не препоручује за обложене шипке.
заваривање:Само заваривање означено као "Заварљиви" (нпр. АСТМ А706, ХРБ400Е). Проверите хемију и загрејте по потреби.
Складиштење:Држите од земље и покривене како бисте спречили рђу; користите дрвене одстојнике између слојева.
Пласман:Очистите од уља, блата или каменца пре постављања бетона.
9. Осигурање квалитета и инспекција
Сертификат о испитивању млина (МТЦ)потребно за све пошиљке: хемијски састав, течност/затезна чврстоћа, издужење.
Рутински тестови:Затезање, савијање/поновно савијање и издужење.
Инспекција премаза:ДФТ, адхезија и детекција одмора за епоксид или галванизацију.
Опциони тестови:Удар, замор, заварљивост и макроструктура.
Инспекција{0}}треће стране:Доступно за владине, ЕПЦ или инфраструктурне пројекте.
10. Паковање и достава
У пакету и означено са:
Квалитет и стандард (нпр. ХРБ400 / АСТМ А615 Граде 60)
Пречник, дужина и тежина
Број топлоте/партије ради следљивости
Извозно паковање: погодно за пловидбу са водоотпорним омотачем, везаним сноповима, заштитом ивица и означено за праћење пројекта.
11. Контролна листа за наручивање
Наведите ове детаље да бисте осигурали прецизну испоруку:
Применљиви стандард:нпр. ГБ1499.2-2018 ХРБ400 / АСТМ А615 Граде 60 / ЕН 10080 Б500Б.
Механички захтеви:класа попуштања, затезања, издужења, дуктилности.
Величина и количина шипке:пречника, дужине, укупне тонаже или броја шипки.
Завршна обрада:црна / поцинкована / пресвучена епоксидом / нерђајућа.
Заварљивост / Сеизмички захтеви:наведите да ли је ХРБ400Е / Граде 60В (ниско-угљен).
Инспекцијске потребе:МТЦ, сведок треће стране, тест савијања, инспекција премаза.
Паковање и достава:ограничења тежине пакета, извозно означавање и захтеви за сертификацију.
12. Типична табела поређења
| Имовина | И разред | Граде ИИ | ИИИ разред |
|---|---|---|---|
| Снага приноса | ~235 МПа | 300–400 МПа | 400–550 МПа |
| Тип површине | Плаин / Смоотх | Деформисана | деформисана (ребраста) |
| Дуктилност | Високо | Умерено | Висока (контролисана) |
| Веза за бетон | Ниско | Добро | Одлично |
| Типична употреба | Узенгије / везице | Генерал РЦ | Примарни конструктивни чланови |
13. Предности употребе арматуре ИИИ степена
✅ Смањује потрошњу челика до20–25%у поређењу са нижим оценама.
✅ Осигуравабоља отпорност на земљотресзбог контролисаног издужења и дуктилности.
✅ Понудевећа носивостбез повећања величине пресека.
✅ Подржавасавремене механизоване машине за израду и савијање.
✅ Широко доступан у млиновима са доследним сертификатима квалитета.
14. Препоручени стандарди за набавку
ГБ/Т 1499.2–2018:Вруће ваљане ребрасте шипке за армирање (ХРБ400 / ХРБ500).
АСТМ А615/А706:Деформисана и обична карбонска{0}}челична шипка за армирање бетона.
ЕН 10080:Челик за армирање бетона.
ИС 1786:Деформисане челичне шипке и жице високе чврстоће за армирање бетона.
ЈИС Г3112:Челичне шипке за армирање бетона (СД390 / СД490).
15. Закључак
Ребар ИИИ разредапружа идеалну равнотежувисока чврстоћа, дуктилност и економичностза савремене армирано-бетонске конструкције. Његове супериорне перформансе везивања и апсорпција енергије чине га незаменљивим у дизајну-отпорном на земљотрес и великим-конструкцијама. Одређивањем тачногстандардне и механичке особине, дизајнери обезбеђују безбедност, поузданост и дугорочну{0}}трајност у свакој примени.
Да ли бисте желели да креирам атабела техничких листоваза арматуру ИИИ степена (навођење пречника, тежине/м и стандардних механичких својстава за ХРБ400 и ХРБ500)? Идеалан је за цитирање или извоз.
